시스템 압력 측정은 펌핑 시스템에서 측정하고 제어하는 가장 중요한 변수 중 하나입니다. 시스템 압력 및 펌프 또는 시스템 작동에 대한 정보를 제공하며 효율적이고 신뢰할 수있는 방식으로 시스템을 제어하는 데 사용할 수 있습니다.
압력 측정의 가장 간단한 형태는 압력 게이지를 사용하는 것입니다. 압력 게이지는 압력의 양을 국부적으로 표시함으로써 프로세스의 작동 또는 상태를 모니터링하기 위해 압력의 국부적 판독을 제공하는 압력 표시 장치입니다. 많은 종류의 압력 게이지가 있지만 가장 일반적인 것은 아날로그 표시 버든 튜브 유형입니다.
압력 스위치가 목록에 있습니다.
디지털 디스플레이를 가질 수 있지만 디스플레이는 스위치의 주요 목적이 아닙니다.
압력 스위치는 물리적 압력의 편차 후에 접점 세트를 열거 나 닫는 장치입니다. 압력 설정은 전형적으로 조정될 수 있고, 물리적 압력에 기초하여 밸브를 개방 또는 폐쇄하거나 펌프를 턴 온 또는 오프하는데 사용된다.
압력 변환기 또는 송신기는 압력 센서 및 전압-전류 신호 컨디셔너와 결합하여 읽는 압력에 비례하는 출력을 생성하는 전자 장치입니다. 4-20 mA 또는 1-5 볼트 (또는 다른 유형) 출력 신호와 같은. 이 비례 압력 신호는 펌핑 시스템의 작동을 연속적으로 관리하기 위해 분산 제어 시스템 또는 다른 제어로 공급될 수 있다.
압력 송신기 및 제어 시스템으로 제어하기 위한 전형적인 응용은 시스템 압력 설정 포인트를 유지하기 위해 가변 속도 드라이브를 통한 제어 밸브의 변조 또는 펌프 속도의 변조이다.
압력 게이지, 스위치 및 변환기는 포지티브, 네거티브 (진공) 또는 차동 압력에 기초하여 판독, 표시 및/또는 제어할 수 있다.

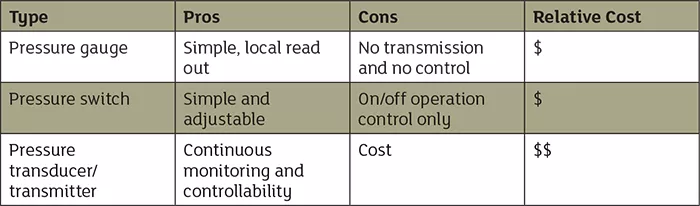

표 1. 압력 감지 장치의 상대적 기능
표 1 및 2 는 각 유형의 장치의 능력 및 상대적 비용 및 선택 및 측정을 위한 고려 사항에 대한 요약을 제공한다.

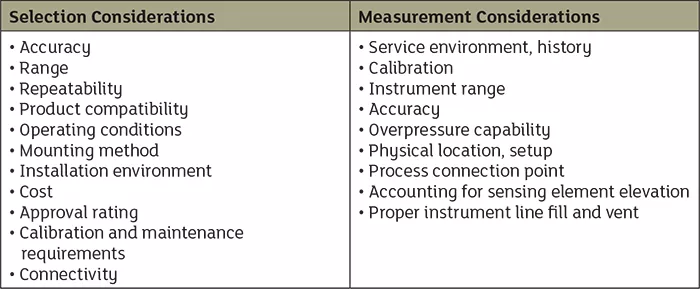

표 2. 중요한 선택 및 측정 고려 사항
