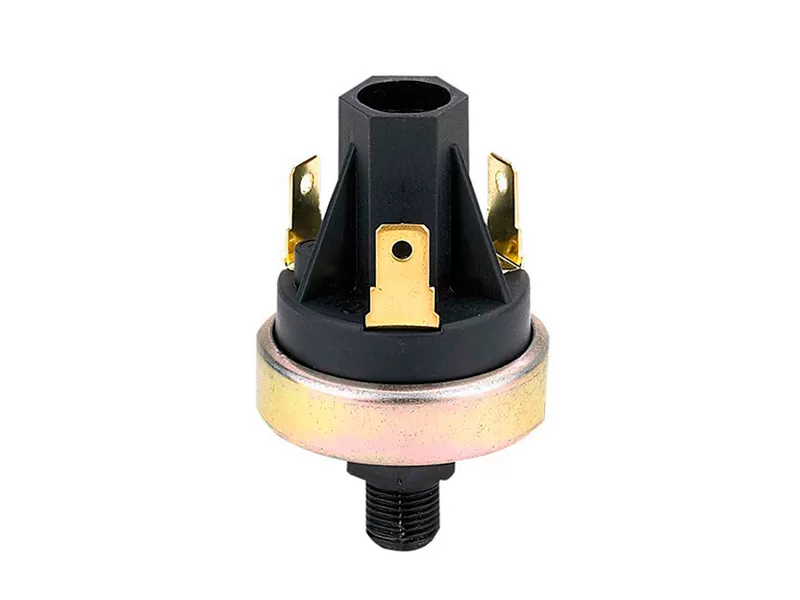

LF20-V 진공 스위치는 확장 된 듀티 응용 프로그램에 견딜 수 있도록 특별히 설계되었습니다. 이 스위치는 인자 y 세트이다. 다양한 유체와의 호환성을 위해 플루오로 실리콘 고무 다이어프램과 연결될 때 단단한 밀봉을 형성하는 Metri-Pack 커넥터를 포함한 다양한 종단이 특징입니다. 뛰어난 설계 이점 중에는 내구성있는 구조, 컴팩트 한 크기 및 향상된 설정 포인트 무결성이 있습니다.
| 모델 | LF20-V |
| 미디어 | 공기 |
| 압력 세트 포인트 | 인자 y 설정 1.1 에서 22 in/Hg 진공 |
| 최대 작동 압력 | 30 in/Hg 진공 |
| 파열 압력 | 150 psi |
| Opeating 온도 범위 | -40 ℃ 120 ℃ |
| 스위치 유형 | 직접 동작, 블레이드 접촉 |
| 전기 등급 | 저항: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| 유도: 1AMP-120VAC, 0.5AMP-240VAC | |
| 연락처 배열 | SPST-NO, NC |
| 터미널 | #8-32 나사, 1/4 "블레이드, 메트리 팩 |
| 연결 | 1/8 "NPT 남성, 1/4" NPT 남성, G1/8 "남성, G1/4" 남성 |
| 소재 | 접촉: 실버 합금, 금 도금; 베이스: 도금 강철; 커버: Glaee 강화 폴리 에스테르; 다이어프램: Fluorosilicone 엘라스토머 |
| 옵션 | 다양한 기본 커넥터 크기, 와이어 리드 (화분 및 밀봉) |
전환: 1kgf/cm² = 14.2psi 1bar = 14.5psi 1 in/Hg = 0.49psi
| 번호 | 압력 세트 포인트 범위 | 회로 | 기본 재료 | 연결 | 터미널 | 커버 |
| 0 | / | / | / | / | / | 없음 |
| 1 | 1.1-3 "Hg (15-41" H20) ± 0.5 "Hg | SPST-NC | 바스 | 1/8NPT | 1/4 블레이드 | 커버 A |
| 2 | 4-8 "Hg ± 1" Hg | SPST-NO | 도금 강철 | 1/4NPT | #8-32 나사 | 커버 B |
| 3 | 9-17 "Hg ± 2" Hg | / | 스테인레스 스틸 | R1/8 | 와이어 리드 | / |
| 4 | 18-22 "Hg ± 3" Hg | / | / | R1/4 | / | / |
| 5 | / | / | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
