LF20H
차동 없는 고압 스위치

Name: LF20H
Brand: Lefoo 2000 - 2025
Availability: InStock

견적 받기

PDF 다운로드

LF20-H 압력 스위치는 견고하고 컴팩트하며 다양한 압력에서 열악한 환경에서 작동하도록 설계되었습니다. 스위치는 공장 보정되지만 현장에서 조정이 필요한 경우 스위치는 필요한 미세 조정을 용이하게하기 위해 조정 나사를 제공합니다. 사용되는 표준 다이어프램은 많은 가스 및 액체와 호환되는 폴리이미드입니다. 스위치를 많은 매체와 호환되게 하는 몇몇 다른 다이어프램 재료가 이용가능하다. 탭과 연결시 단단한 밀봉을 형성하는 메트릭 팩 커넥터를 포함하여 다양한 전기 종단이 제공됩니다.

파라미터

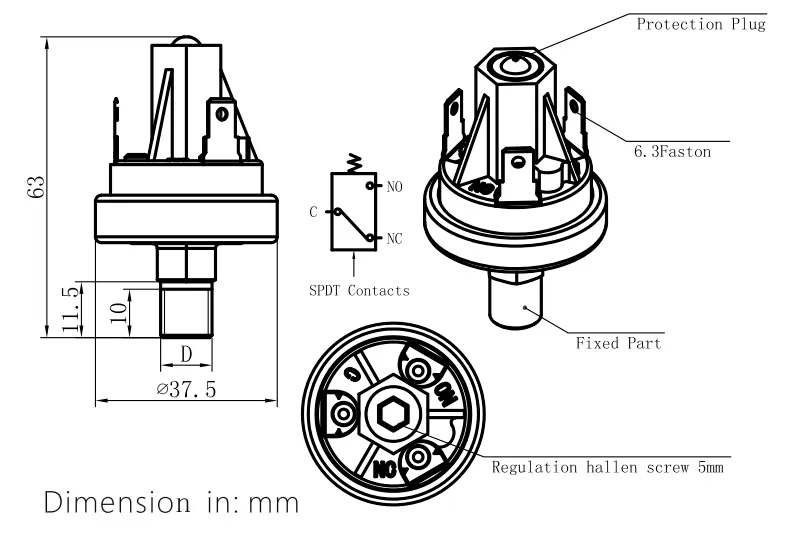

차원

문서 및 도면

파라미터

모델	LF20-H
미디어	공기, 물, 모터 오일, 전송 오일, 제트 연료 및 기타 유사한 탄화수소 미디어
압력 세트 포인트	공장 세트 10 에서 400psi
최대 작동 압력	500 psi
증거 압력	2000 psi
파열 압력	4000 psi
Opeating 온도 범위	-40 ℃ 120 ℃
스위치 유형	직접 동작, 블레이드 접촉
전기 등급	저항: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC
전기 등급	유도: 1AMP-120VAC, 0.5AMP-240VAC
연락처 배열	SPST-NO, NC, SPDT
터미널	#8-32 나사, 1/4 "블레이드, 메트리 팩
연결	1/8 "NPT 남성, 1/4" NPT 남성, G1/8 "남성, G1/4" 남성
옵션	기본 커넥터 크기, 와이어 리드, NO/NO. 듀얼 회로 및 NC/NC. 듀얼 회로

변환: 1kgf/cm² = 14.2psi 1bar = 14.5psi

번호	압력 세트 포인트 범위	회로	기본 재료	연결	터미널	커버
0	/	/	/	/	/	없음
1	10-35psi ± 3psi	SPST-NC	/	1/8NPT	1/4 블레이드	커버 A
2	35-75psi ± 7psi	SPST-NO	도금 강철	1/4NPT	#8-32 나사	커버 B
3	75-150psi ± 10psi	SPDT-NO-C-NC	스테인레스 스틸	R1/8	와이어 리드	/
4	150-250psi ± 20psi	SPST-NO (조정 가능)	/	R1/4	/	/
5	250-400psi ± 50psi	SPDT-NO-C-NC (nO. conturealble)	/	G1/8	/	/
6	/	/	/	G1/4	/	/
