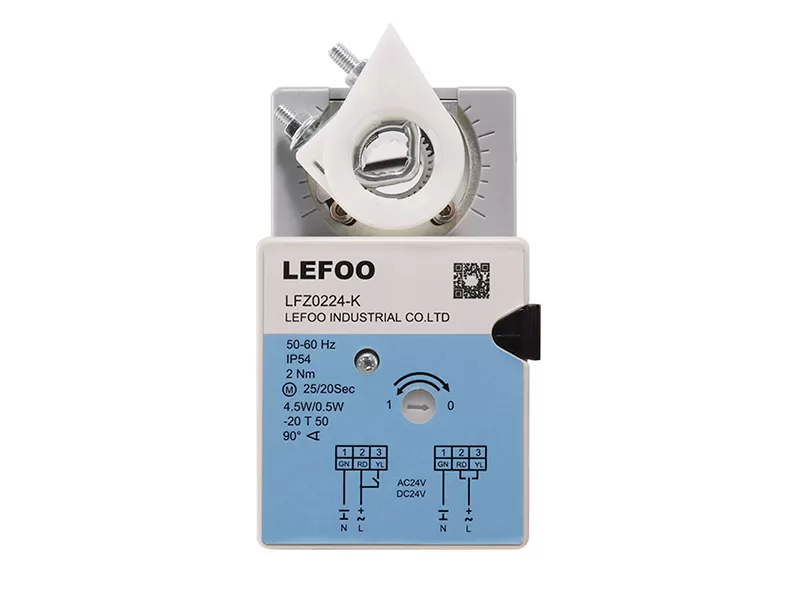

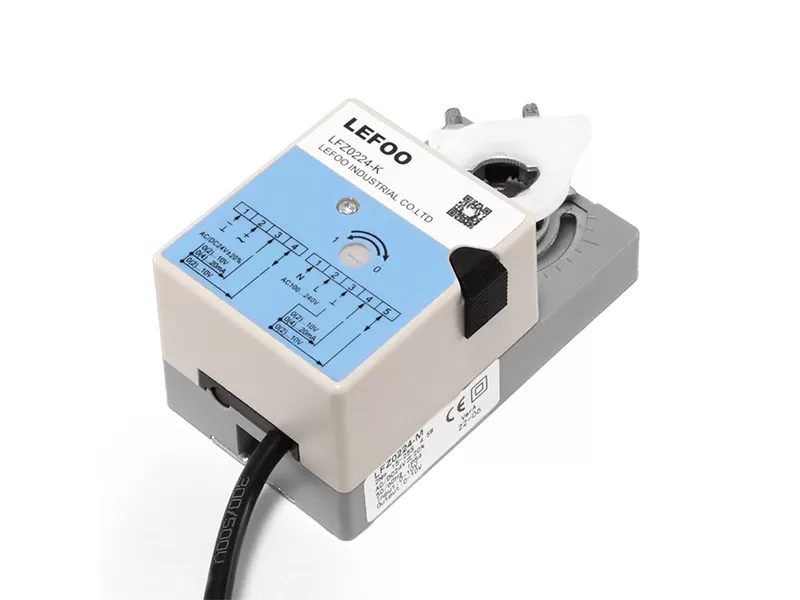

LFZ 표준 로타리 액추에이터

전기 매개 변수

정격 전압

AC24V 50/60Hz DC24V/AC10.240V 50/60Hz

정격 전압 범위

AC/DC19.2…28.8V/AC85...265V

전력 소비

작동 상태 4.5w, 대기 상태 0.5W

와이어 사양

0.5mm ²

임시 사양

맥스 2mm ²

기능 매개 변수

토크

2Nm

4Nm

6Nm

8Nm

16Nm

24Nm

32NM

적당한 공기 문 크기

0.3m ²

0.5m ²

0.8m ²

1.2m ²

2.5m ²

3.7m ²

5.2m ²

회전 방향

DIP 스위치에 의해 선택될 수 있습니다

수동 조정

액추에이터는 기어 세트 분리 버튼을 누른 후 수동으로 조정할 수 있습니다.

공칭/최대 코너

90 °/95 °

소음 수준

46dBA (1 미터 이내)

위치 표시

위치 표시기에 의해 제공되는 회전 각도

작업 환경

전기 등급

III (안전 저전압) ll (이중 절연)

보호 등급

IP54

작업 환경 온도

-20 ℃ ~ + 50 ℃

저장 주위 온도

-20 ℃ ~ + 50 ℃

온도 테스트

95% RH, 비 응축/EN 60730-1

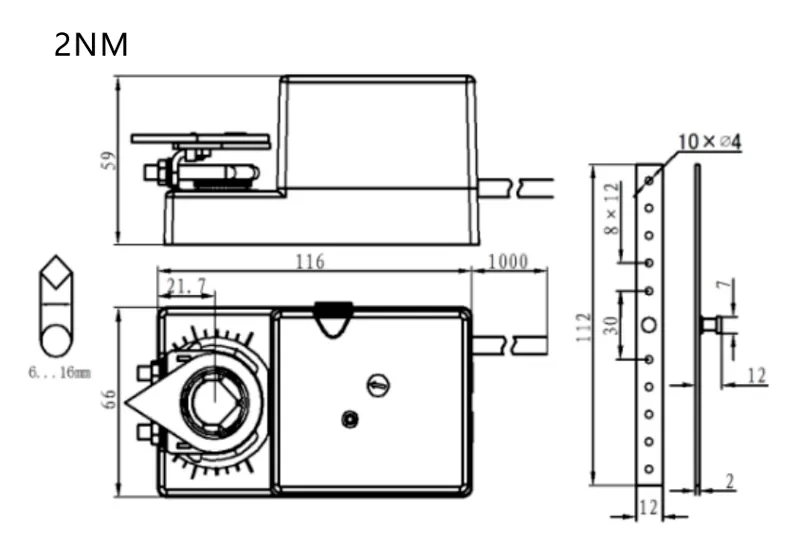

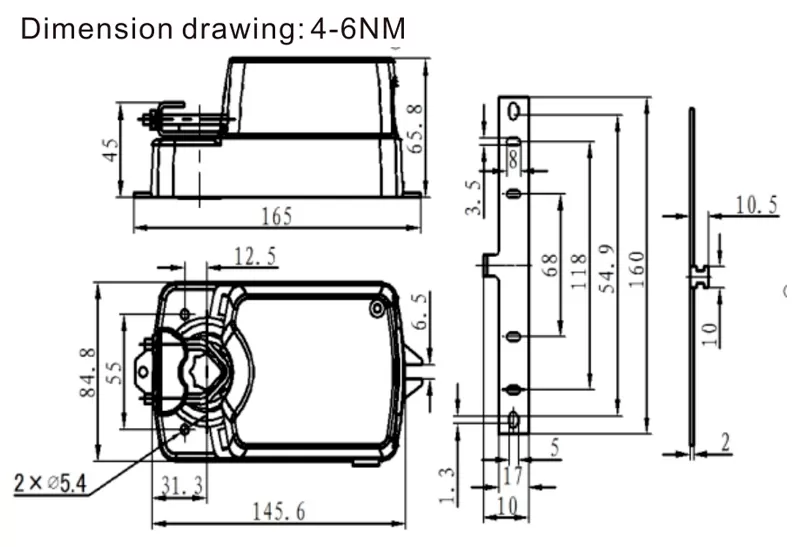

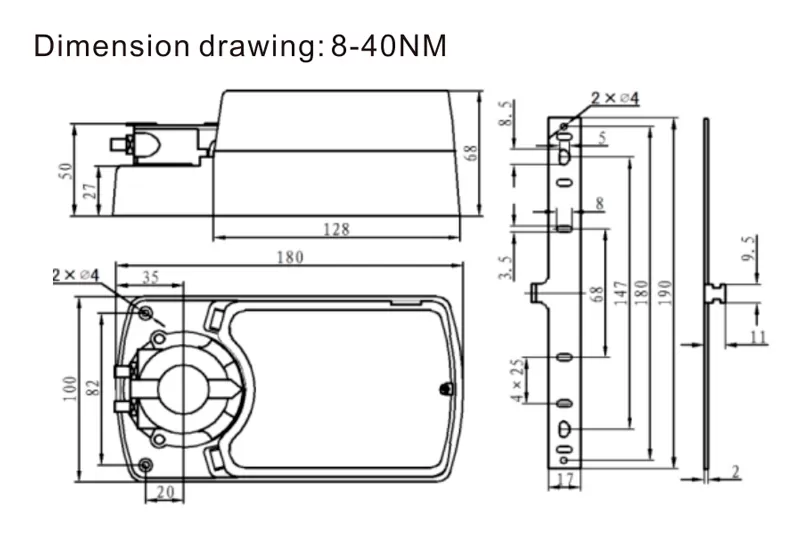

차원 그림

L×W×H/mm

디테일은 차원 그림을 참조하십시오

최소 샤프트 길이

> 50mm

무게

<1.3Kg>

LFZ0224/230-K/KF

2N

24V/230V

20-25S

온-오프 제어

보조 스위치 한 세트

LFZ0224/230-M/MF

2N

24V/230V

20-25S

0(2)~ 10V/0(4)~ 20mA

보조 스위치 한 세트

LFZ0424/230-K/KF

4N

24V/230V

25-30S

온-오프 제어

보조 스위치의 두 가지

LFZ0424/230-M/MF

4N

24V/230V

25-305

0(2)~ 10V/0(4)~ 20mA

보조 스위치의 두 가지

LFZ0624/230-K/KF

6N

24V/230V

25-30S

온-오프 제어

보조 스위치의 두 가지

LFZ0624/230-M/MF

6N

24V/230V

25-30S

0(2)~ 10V/0(4)~ 20mA

보조 스위치의 두 가지

LFZ0824/230-K/KF

8N

24V/230V

30-45S

온-오프 제어

보조 스위치의 두 가지

LFZ0824/230-M/MF

8N

24V/230V

30-45S

0(2)~ 10V/0(4)~ 20mA

보조 스위치의 두 가지

LFZ1624/230-K/KF

16N

24V/230V

30-45S

온-오프 제어

보조 스위치의 두 가지

LFZ1624/230-M/MF

16N

24V/230V

30-45S

0(2)~ 10V/0(4)~ 20mA

보조 스위치의 두 가지

LFZ2424/230-K/KF

24N

24V/230V

120-160S

온-오프 제어

보조 스위치의 두 가지

LFZ2424/230-M/MF

24N

24V/230V

120-1605

0(2)~ 10V/0(4)~ 20mA

보조 스위치의 두 가지

LFZ3224/230-K/KF

32N

24V/230V

160-200S

온-오프 제어

보조 스위치의 두 가지

LFZ3224/230-M/MF

32N

24V/230V

160-200S

0(2)~ 10V/0(4)~ 20mA

보조 스위치 2 세트

LFZ4024/230-K/KF

40N

24V/230V

200-220S

온-오프 제어

보조 스위치의 두 가지

LFZ4024/230-M/MF

40N

24V/230V

200-220S

0(2)~ 10V/0(4)~ 20mA

보조 스위치의 두 가지
