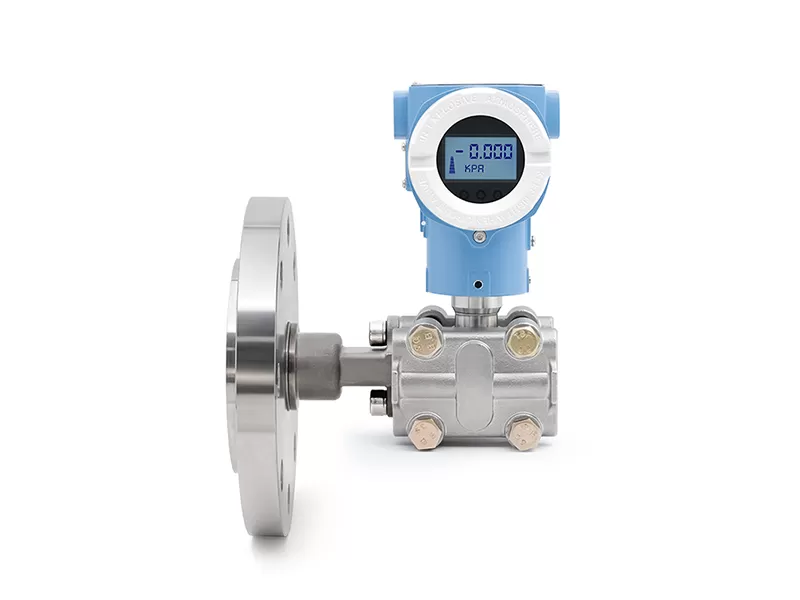

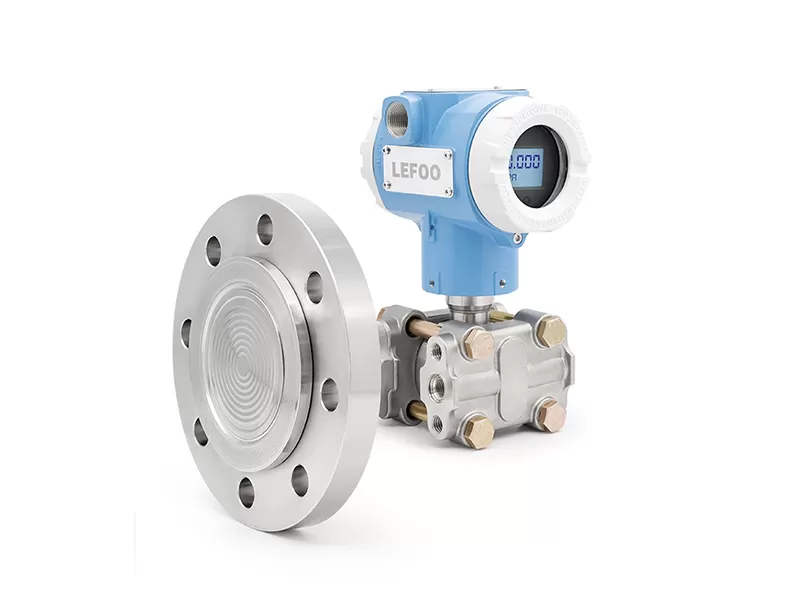

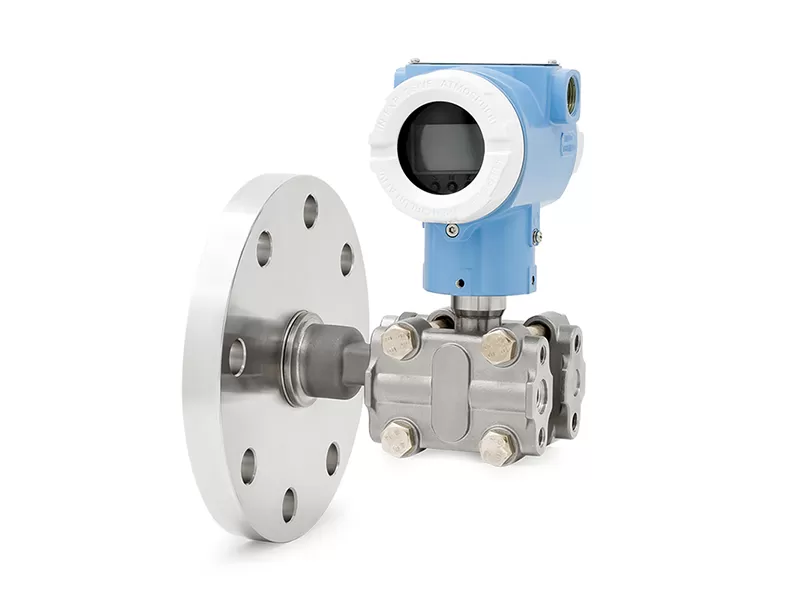

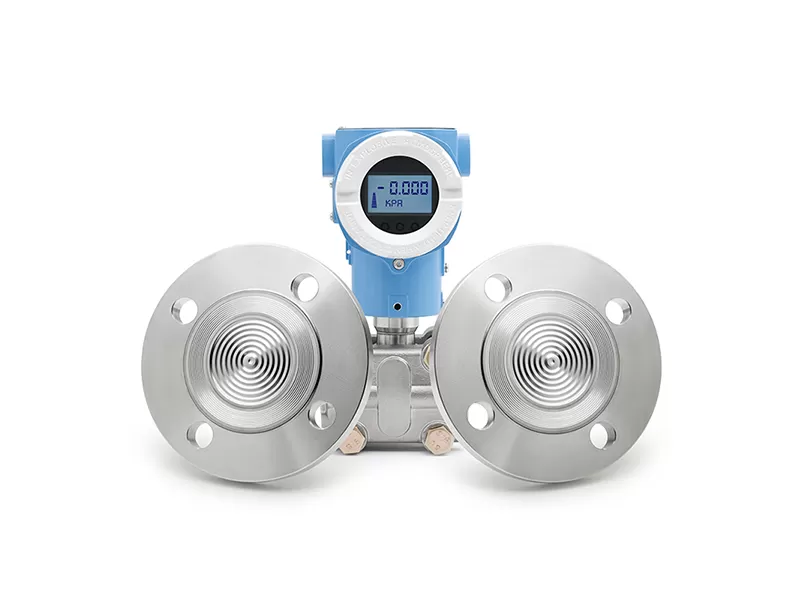

엘에프티720
플랜지가있는 단결정 실리콘 차동 압력 송신기

압력 범위는 표준 제로 포인트, 스테인레스 스틸 316L 다이어프램을 기반으로 보정되며, 필링 된 액체는 실리콘 오일입니다.

1) 압력 교정 기준 정확도

2) 전력 공급 영향

전원 공급 장치 전압이 12 ~ 36 VDC 내에서 변할 때, 0 점 및 스팬 변화가 ± 0.005% * URV를 초과하지 않는 경우

전압, 영향을 무시할 수 있습니다.

1) 범위

2) 범위 선택

범위 상한 (URL) 및 하한 범위 한계 (LRL) 내에서 TD 값을 허용 범위 내에서 조정하여 범위를 선택할 수 있습니다. 예를 들어, URL 및 LRL -40 ~ 40kPa 인 경우 TD 값을 10 으로 조정하고 0 ~ 4kPa 또는-4 ~ 4kPa 의 출력을 선택하십시오. 정확성을 보장하기 위해 TD 값은 가능한 한 일반적으로 10 이내이어야합니다.

3) 제로 포인트 설정

제로 및 스팬은 보정된 스팬> 최소 스팬 한 테이블의 측정 범위 내의 모든 값으로 조정할 수 있습니다.

4) 설치 위치의 lmpact

레벨 플랜지는 임의의 위치에 장착될 수 있다. 가장 좋은 조건은 플랜지를 수직 위치에 유지하는 것이며, 위치 편차로 인한 오프셋은 제로 클리어링에 의해 보정 될 수 있습니다.

5) 출력

7) 응답 시간

총 감쇠 일정 시간: 전자 회로 구성 요소와 감지 다이어프램 상자의 감쇠 상수 시간의 합과 동일합니다.

전자 회로 부품 감쇠 시간: 0-60S 조정 가능

감지 다이어프램 박스 감쇠 시간: ≤ 0.2S

정전 후 시작 시간: ≤ 5S

데이터 복구 정상적인 사용 시간: ≤ 2S

8) 환경 온도
