LF32
HVAC 차동 공기 압력 스위치

Name: LF32
Brand: Lefoo 2000 - 2025
Availability: InStock

견적 받기

PDF 다운로드

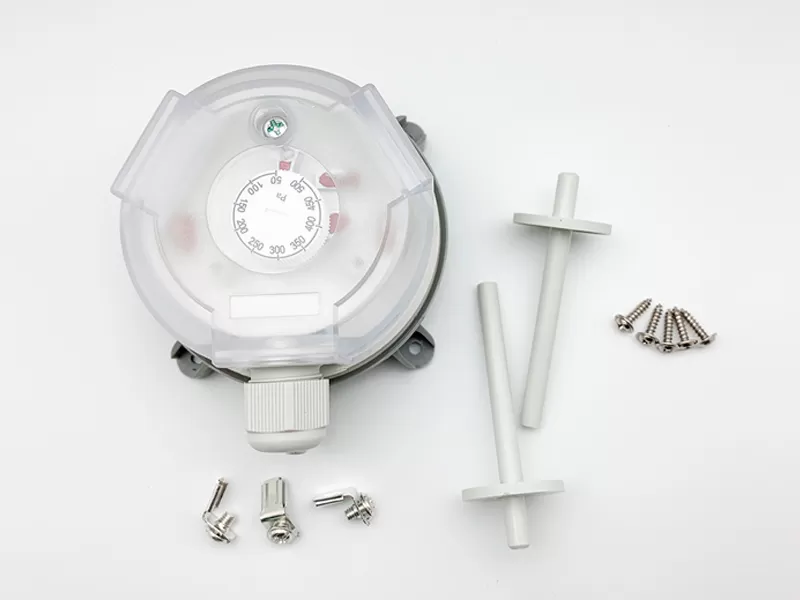

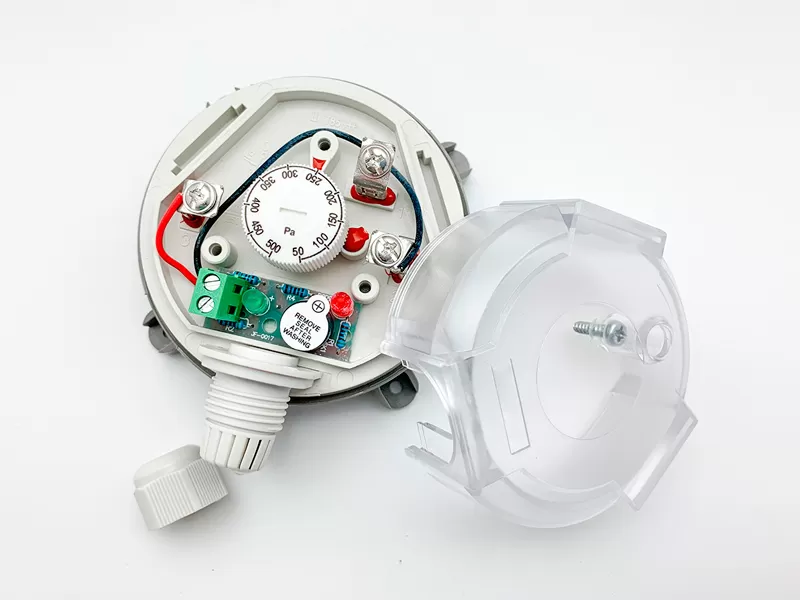

LF32 는 크기와 입증 된 디자인으로 인한 압력의 미세한 변화를 감지 할 수있는 조정 가능한 차동 압력 스위치입니다. 스위치 세트 포인트 또는 스위칭 포인트는 조정 노브와 보정 된 시각적 스케일로 내장 된 것을 사용하여 압력계가 필요없이 필드 조정 가능할 수 있습니다. 이 스위치는 비자발적으로 움직일 조정 노브를 보호 할뿐만 아니라 클래스 IP54 보호 기능을 제공하는 명확한 덮개가 장착되어 있습니다.

파라미터

LF32 압력 범위

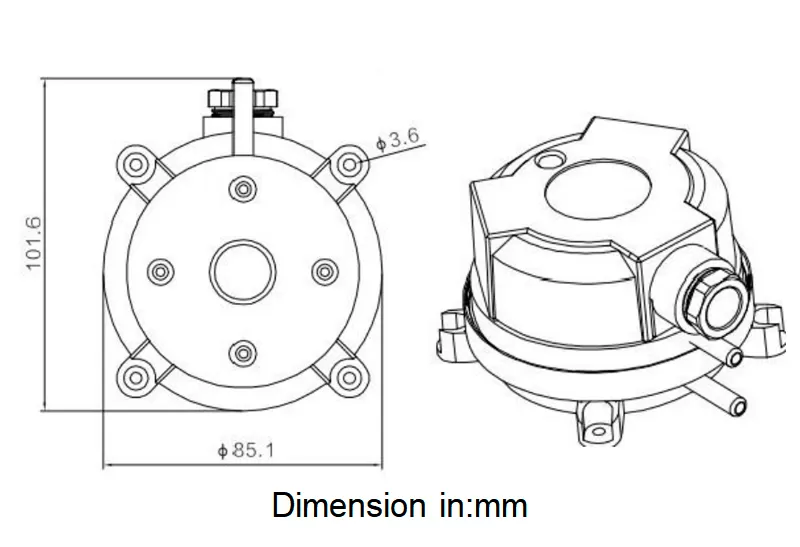

차원

문서 및 도면

파라미터

모델	LF32
미디어	공기, 불연성 및 공격적인 가스
최대 작동 압력	10kPa
장착 위치	모든 수직 비행기의 다이어프램
보호 정도	IP54 (커버 포함), IPOO (커버 제외)
작동 온도	-40 ℃ ~ 85 ℃
연락처 배열	SPDT
전기 등급	저항: initaial<100 밀리옴 현재: 1.5A(0.4A)/250V
테르 마임	6.3mm × 0.8 블레이드 또는 나사 단자
연결	튜브 연결을 위한 φ6.4mm

변환: 1in W.C.= 249Pa 1mbar = 100Pa

LF32 압력 범위

모델	압력 범위	차동	공차
LF32-02	20-200(Pa)	10(Pa)	≤ ± 15%, min ± 10Pa
LF32-03	30-300(Pa)	10(Pa)	≤ ± 15%, min ± 10Pa
LF32-03A	20-300(Pa)	10(Pa)	≤ ± 15%, min ± 10Pa
LF32-04	40-400(Pa)	20(Pa)	≤ ± 15%, min ± 10Pa
LF32-05	50-500(Pa)	20(Pa)	≤ ± 15%, min ± 10Pa
LF32-05A	30-500(Pa)	20(Pa)	≤ ± 15%, min ± 10Pa
LF32-06	60-600(Pa)	20(Pa)	≤ ± 15%, min ± 10Pa
LF32-06A	40-600(Pa)	20(Pa)	≤ ± 15%, min ± 10Pa
LF32-10	200-1000(Pa)	100(Pa)	≤ ± 15%
LF32-11	100-1000(Pa)	50(Pa)	≤ ± 15%
LF32-15	100-1500(Pa)	50(Pa)	≤ ± 15%
LF32-20	200-2000(Pa)	100(Pa)	≤ ± 15%
LF32-25	500-2500(Pa)	150(Pa)	≤ ± 15%
LF32-45	500-4500(Pa)	250(Pa)	≤ ± 15%
LF32-50	1000-5000(Pa)	250(Pa)	≤ ± 15%
