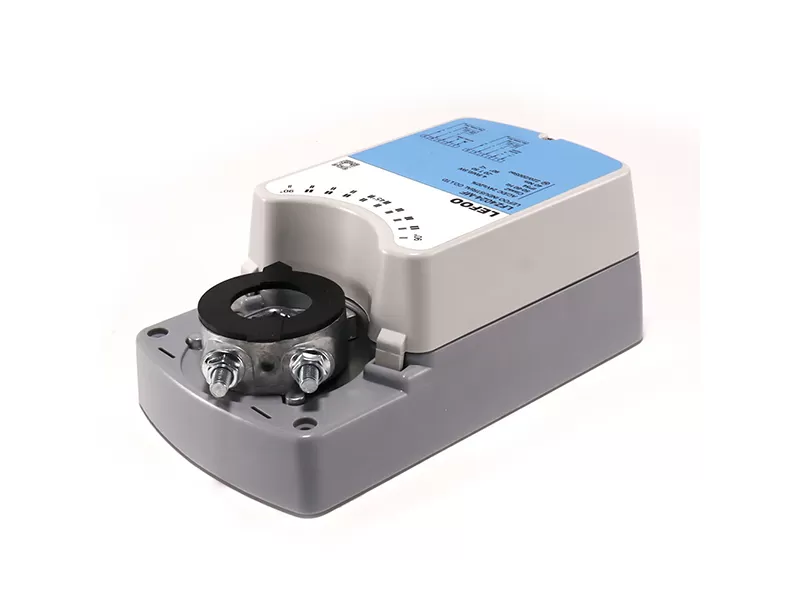

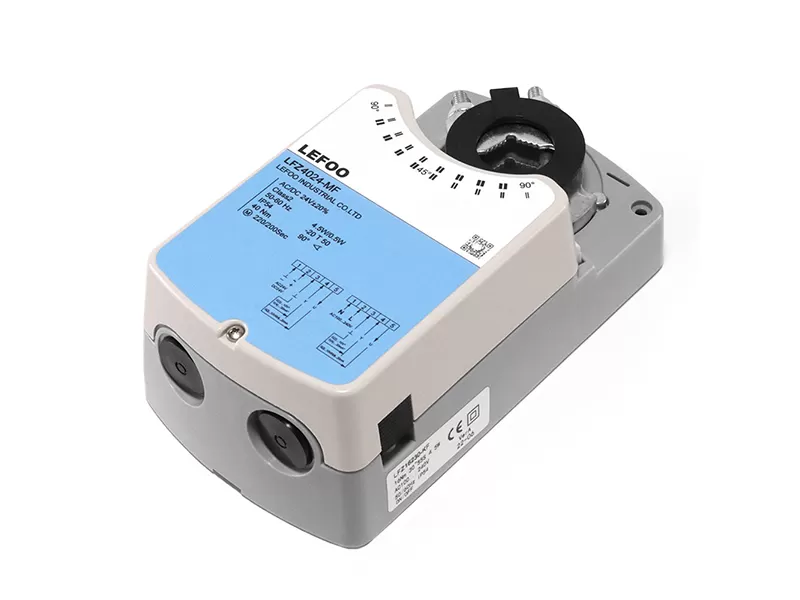

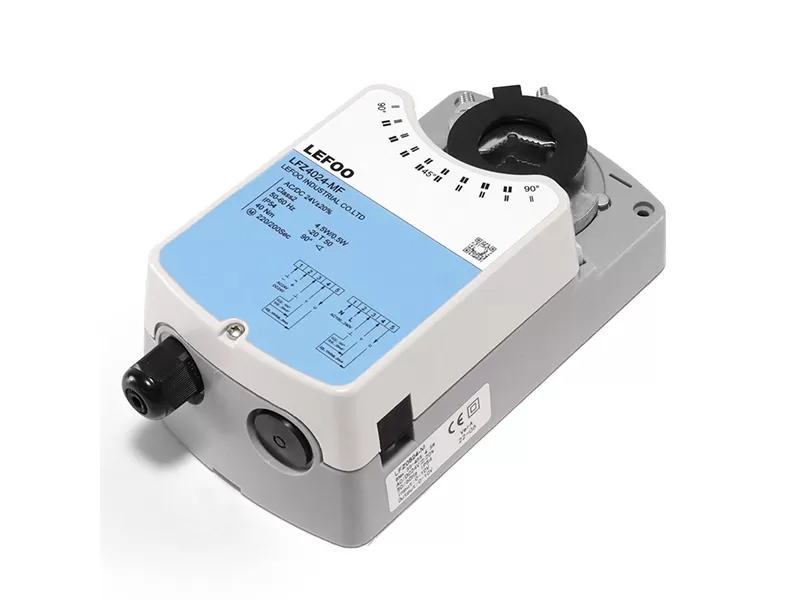

LFZ-Q 빠른 달리기 로타리 액추에이터

Name: LFZ-Q 빠른 달리기 로타리 액추에이터
Brand: Lefoo 2000 - 2025
Availability: InStock

견적 받기

PDF 다운로드

LFZ-Q05/08/16/24/40 시리즈 전기 댐퍼 액추에이터는 5NM, 8NM, 16NM, 24NM, 40NM 의 토크와 함께 전력을 제공하기 위해 수입 된 DC 모터/브러시리스 모터를 채택합니다. 이 시리즈는 철도 운송, 환기 시스템, 실험실 및 빠른 제어가 필요한 기타 분야에서 널리 사용됩니다. 그들은 설치하기 쉽고 정사각형 샤프트, 원형 샤프트 또는 댐퍼 연결 샤프트의 다른 모양에 fx입니다. 그들은 긴 서비스 수명, 낮은 소음 및 다기능 지능형 제어를 달성 할 수 있습니다. 전체 시리즈는 수동 작동 기능 및 수동 제한, IP54 보호 등급, 안전한 사용을 보장하는 전체 과부하 보호 기능입니다.

파라미터

차원

문서 및 도면

파라미터

장군	값
전기 매개 변수	정격 전압	AC24V 50/60Hz DC24V/AC100.240V 50/60Hz
	정격 전압 범위	AC/DC 19...28.8V/AC85V.AC265V
	전력 소비	실행 상태 4.5W, 대기 상태 0.5W
	케이블 크기	0.5mm ²
	터미널 크기	맥스 2mm ²
기능 매개 변수	토크	5Nm	8Nm	16Nm	40Nm	48Nm
	적합한 댐퍼 크기	0.5m ²	1.2m ²	2.5m ²	1.2m²	4.2m ²
	회전 방향	DIP 스위치에 의해 선택될 수 있습니다
	수동 조정	액추에이터는 기어 세트 분리 버튼을 누른 후 수동으로 조정할 수 있습니다.
	노미나/최대 코머	90 °/95 °
	소음 수준	46dBA (1 미터 이내)
	위치 표시	위치 표시기에 의해 제공되는 회전 각도
작업 환경	전기 학년	III (SELV) Ⅱ (이중 절연)
	보호의 정도	Ip54
	작동 온도	-20 ℃ ~ + 50 ℃
	저장 온도	-30 ℃ ~ + 80 ℃
	온도 시험	95% RH, 응축 없음/EN 60730-1

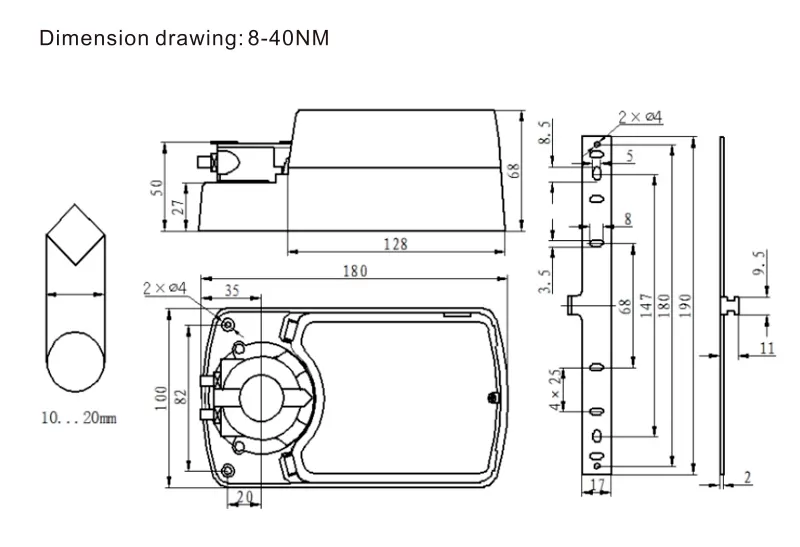

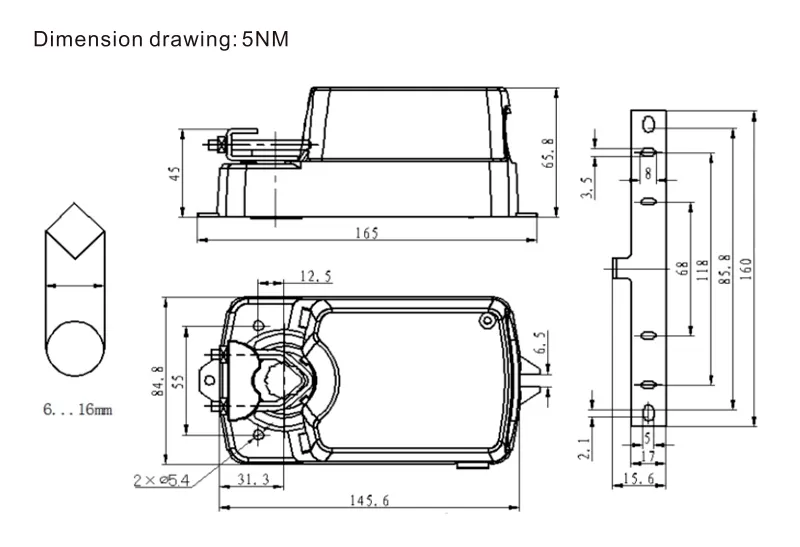

차원 그림	L×W×H/mm	차원 세부 사항보기
	최소 샤프트 길이	> 50mm
	무게	<1.3Kg>

모델	출력 토크	전력 공급	실행 시간	제어 신호	F 보조 스위치
LFZ-Q0524/230-K/KF	5N	24V/230V	3.5S	온-오프 제어	보조 스위치 2 세트
LFZ-Q0524/230-M/MF	5N	24V/230V	3.5S	0(2)~ 10V/0(4)~ 20mA	보조 스위치 2 세트
LFZ-Q0824/230-K/KF	8N	24V/230V	8S	온-오프 제어	보조 스위치 2 세트
LFZ-Q0824/230-M/MF	8N	24V/230V	85	0(2)~ 10V/0(4)~ 20mA	보조 스위치 2 세트
LFZ-Q1624/230-K/KF	16N	24V/230V	16S	온-오프 제어	보조 스위치 2 세트
LFZ-Q1624/230-M/MF	16N	24V/230V	16S	0(2)~ 10V/0(4)~ 20mA	보조 스위치 2 세트
LFZ-Q2424/230-K/KF	24N	24V/230V	<30S	온-오프 제어	보조 스위치 2 세트
LFZ-Q2424/230-M/MF	24N	24V/230V	<30S	0(2)~ 10V/0(4)~ 20mA	보조 스위치 2 세트
LFZ-Q4024/230-K/KF	40N	24V/230V	<30S	온-오프 제어	보조 스위치 2 세트
LFZ-Q4024/230-M/MF	40N	24V/230V	<30S	0(2)~ 10V/0(4)~ 20mA	보조 스위치 2 세트
