LF08A
높은 현재 압력 스위치

Name: LF08A
Brand: Lefoo 2000 - 2025
Availability: InStock

견적 받기

PDF 다운로드

LF08A 스위치는 고정 세트 포인트, 공장 보정 된 압력 스위치입니다. 자동 리셋이며 일반적으로 열리거나 일반적으로 접점을 닫을 수 있습니다. 모든 금속 습윤 구성 요소는 LF08A 스위치를 액체 또는 가스 형태의 다양한 화학 물질과 호환되도록합니다. 다양한 크기와 스타일의 터미널에서 표준 industr y 커넥터가있는 와이어 리드에 이르기까지 다양한 유형의 전기 종단이 제공됩니다. 집에서 가공 기능을 통해 Lefoo는 다양한 스레드 유형 및 크기부터 톱질 작업을위한 내부 디플레이터 및 큐퍼 튜브가있는 장치에 이르기까지 다양한 압력 피팅을 제공 할 수 있습니다.

파라미터

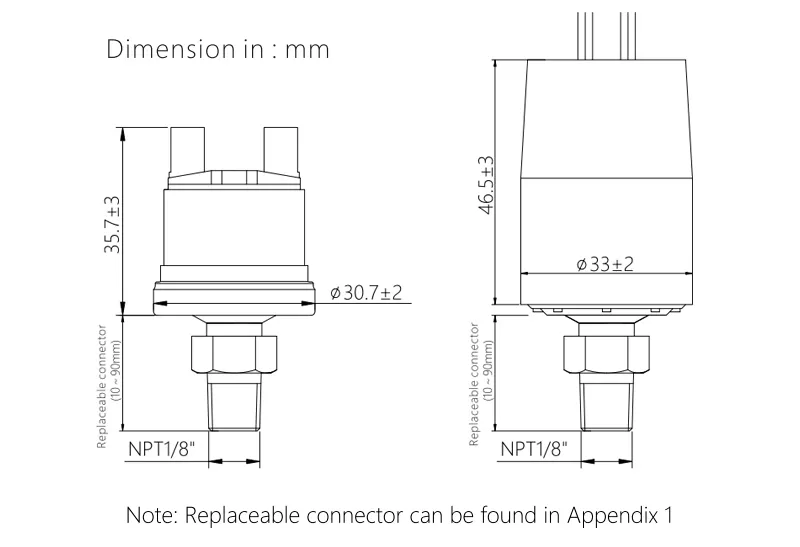

차원

문서 및 도면

파라미터

모델	LF08
미디어	공기, 물, 모터 릴, 전송 오일, 탄화수소 매체, 냉동 유체
압력 범위/ 공차/ 압력 값	압력 범위	관용	증거 압력
	0.2 ~ 6bar (낮은 압력)	± 0.5bar	15bar
	6 ~ 10bar	± 0.7bar	35bar
	11 ~ 20bar	± 1bar	45bar
	21 ~ 30bar	± 1.5bar
	31 ~ 45bar	± 1.5bar
파열 압력	5000psi
작동 온도 범위	환경 온도: 낮은 압력-30 ~ 65 ℃, 고압:-35 ~ 120 ℃; 중간 온도: -50 ~ 120 ℃
스위치 유형	SPST(NC 또는 아니오); SPDT
전기 등급	120VAC, 13FLA, 65LRA; 240VAC, 10FLA, 45LRA; 480VAC, 4FLA, 24LRA 120/240VAC, 480/720VA; 28VDC, 15AMP; 24VAC, 125VA
지구력	100000
연결	선택 테이블을 참조하십시오 (사용자 정의)
전기 연결	6.35*0.8; 와이어 연결 (사용자 정의 길이 및 전기 플러그 수 있음)

변환: 1bar = 14.5psi 1MPa = 10bar

번호	회로	기본 재료	연결	전기 연결
1	SPST-NC	황동	1/8NPT	6.35 × 0.8
2	SPST-NO	도금 강철	1/4NPT	16AWG 와이어 리드
3	SPDT	/	R1/8	14AWG 와이어 리드
4	/	/	R1/4	/
5	/	/	G1/8	/
6	/	/	G1/4	/
7	/	/	1/4 구리 튜브	/
8	/	/	7/16UNF 남성	/
9	/	/	7/16UNF 여성	/
10	/	/	디플렉터를 가진 7/16UNF 여성	/
