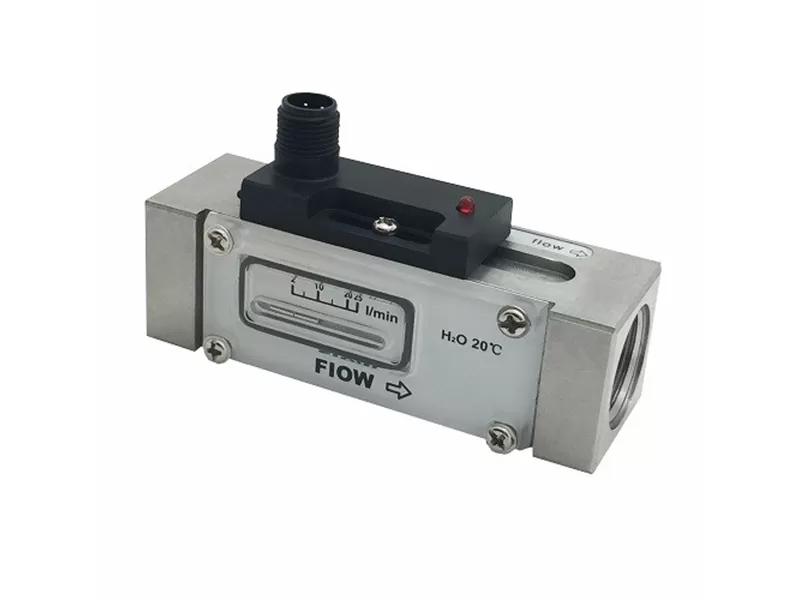

원리와 구조:온라인 설치, 기계적 흐름 스위치, 액체 또는 가스 매체에 사용됩니다. 단단한 플라스틱, 알루미늄 또는 스테인레스 스틸 하우징은 선택 사항입니다.
주요 기능:매우 적은 압력 손실, 만족스러운 반복성 및 오염 방지, 기계 및 전자 부품이 완전히 격리됩니다. 더 정확한 설정 정확도, 설정 다이얼 게이지, 쉬운 설정, 사용자가 현장에 설정할 필요가 없습니다, 스위치 상태 표시 LED에.
신청:가스 및 액체, 산업 자동화, 기계 장비, 공기 압축기 산업, HVAC 모두에서 사용할 수 있습니다.
| 장군 | 값 |
설정 범위 | 사양 시트 참조 |
정확도 | ± 5% 총 범위 |
지연 | 다른 스위치에 의존, 최소 0.5L/Min |
설정 규모 | 미디어로 20 ℃ 물, 표시된 위치에 수평으로 설치 |
미디어와 온도의 변화는 가치를 주입 할 수 있습니다 | |
LED 디스플레이 | DC 배포에서만 사용 가능 |
터미널 | M12 및 Hirschmann 플러그 |
출력 | 리드 스위치, 용량: 24VDC/250VAC, 100mA |
증거 압력 | 50bar (알루미늄) 200bar (스테인리스) |
평균 압력 손실 | 0.3bar(25L/min) |
반환 차이 | 스위치 값 관련, 최소 0.5L/Min |
메다의 온도 | 0-100 ℃/0-160 ℃ (고온 옵션) |
보호 학위 | IP65 |
엔지니어링 플라스틱 재료 | 주택: POM 엔지니어링 플라스틱 |
플런저: POM 엔지니어링 플라스틱 | |
봄: 316L 스테인레스 스틸 sus1.4310 | |
씰: NBR | |
자석: 바륨 | |
양극 알루미늄 산화물 재료 | 주택: 양극 알루미늄 산화물 |
플런저: POM 엔지니어링 플라스틱 | |
봄: 316l 스테인레스 스틸 SUS1.4310 | |
씰: NBR | |
자석: 바륨 | |
스테인레스 스틸 재료 | 주택: 304 스테인리스 |
플런저: POM 엔지니어링 플라스틱 | |
봄: 316L 스테인레스 스틸 SUS1.4310 | |
씰: NBR | |
자석: 바륨 |

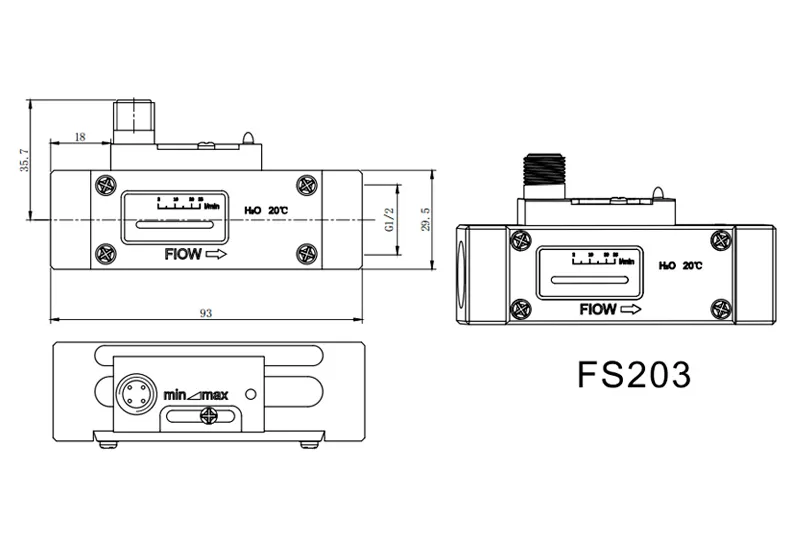

| 양극 알루미늄 산화물 재료 (스테인리스 강철) | 모델 | 증명 압력 | 최대 흐름 | 변경 가능 범위 | G | L | H | B | X | 무게 | |
| Kg | L/min (물) | L/min (물) | Mm | Mm | Mm | Mm | Mm |  Kg | |||
| FS201. 202 203 | 맥신 문 200 Kg | 40 | 0.6(0.1) | 8(7) | G1/4 | 93 | 36 | 30 | 12 | 0.22 (0.53) | |
| 0.6(0.1) | 8(7) | G3/8 | 15 | 0.20 (0.51) | |||||||
| 0.6(0.1) | 8(7) | G1/2 | 0.18 (0.48) | ||||||||
| 0.6(0.1) | 8(7) | G3/4 | 105 | 35 | 0.23 (0.65) | ||||||
| 0.6(0.1) | 8(7) | G1 | 105 | 40 | 0.32 (0.82) | ||||||
| 1(0.5) | 15(13) | G1/4 | 93 | 30 | 12 | 0.22 (0.53) | |||||
| 1(0.5) | 15(13) | G3/8 | 15 | 0.20 (0.51) | |||||||
| 1(0.5) | 15(13) | G1/2 | 0.18 (0.48) | ||||||||
| 1(0.5) | 15(13) | G3/4 | 105 | 35 | 0.23 (0.65) | ||||||
| 1(0.5) | 15(13) | G1 | 105 | 40 | 0.32 (0.82) | ||||||
| 2(0.8) | 28(25) | G1/2 | 93 | 30 | 0.18 (0.48) | ||||||
| 80 | 2(0.8) | 28(25) | G3/4 | 105 | 35 | 0.23 (0.65) | |||||
| 2(0.8) | 28(25) | G1 | 40 | 0.32 (0.82) | |||||||
| 120 | 27(21) | 70(66) | G3/4 | 35 | 0.23 (0.65) | ||||||
| 27(21) | 70(66) | G1 | 40 | 0.32 (0.82) | |||||||
비고:
1. 위의 괄호 안의 데이터는 리셋 포인트이며 다른 하나는 작동 포인트이며, 하한 경보 (너무 작은 fow 모니터링) 에있는 동안 리셋 포인트 데이터를 참조하십시오. 상한 경보 (너무 큰 흐름 모니터링) 에있는 동안 작동 지점 데이터를 참조하십시오.
2. 위의 데이터는 스위치가 수평 파이프에 수직으로 설치되고 미디어로 20 ℃ 물을 사용하는 테스트를 기반으로합니다.
3. 위의 증거 압력 데이터는 304 스테인레스 스틸 재료, 증거 압력 50bar, 20bar 를 기반으로합니다.
