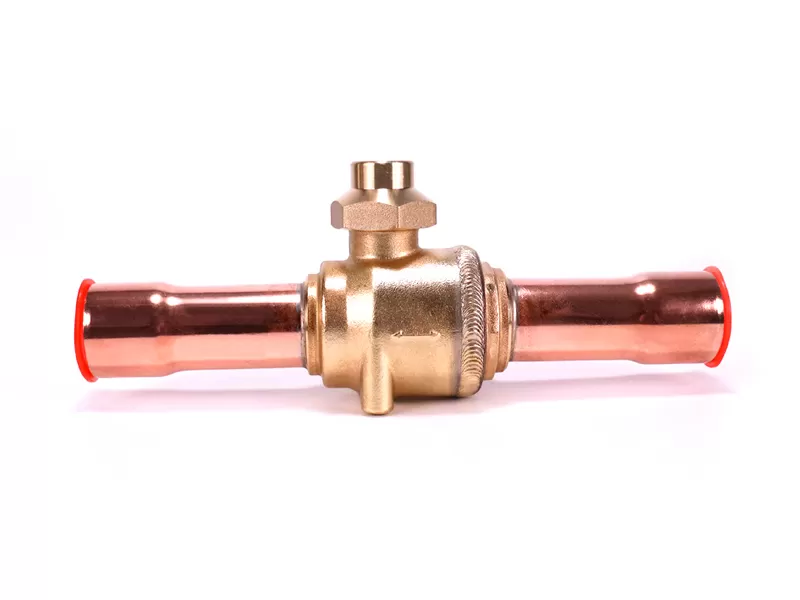

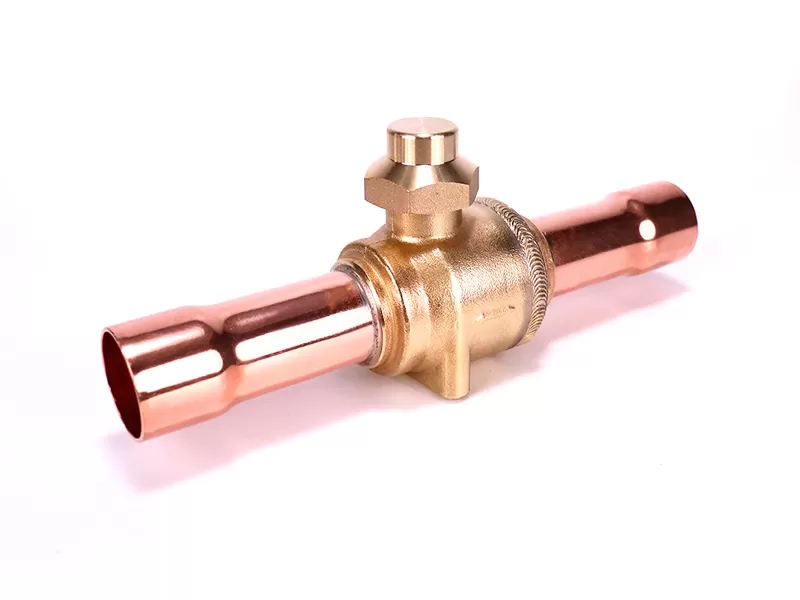

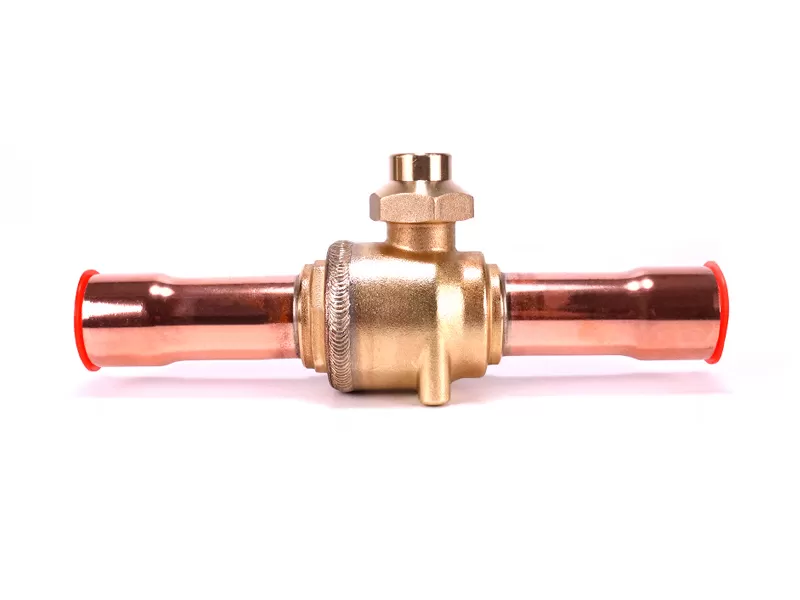

엘에프비브이
볼 밸브

Name: 엘에프비브이
Brand: Lefoo 2000 - 2025
Availability: InStock

견적 받기

PDF 다운로드

LFBV는 수동 작동 차단 밸브로 상업용 에어컨, 냉장 및 기타 장비의 액체, 흡입 및 고온 가스 파이프 라인에 적합합니다. 밸브 스템을 작동시킴으로써 내부 순환 경로를 열고 차단할 수 있습니다. 유지 보수 중 냉매를 진공 청소기 및 추가하기위한 유지 보수 밸브로 사용할 수 있습니다.

유형, 최소 압력 강하 및 낮은 압력 손실을위한 전체 보어 디자인을 통해 직진.
완전히 열린 상태에서 완전히 닫히는 것까지 1/4 회전 만 필요하며 쉬운 작동이 필요합니다.
밸브 본체와 밸브 시트는 용접 된 구조, 외부 누출 없음, 높은 신뢰성을 채택합니다.
크롬 도금 볼 및 고성능 밀봉 링은 내부 누설 속도, 100% 누설 테스트를 최소화 할 수 있습니다.
양방향 흐름, 방폭 밸브 스템 설계, 충전 밸브를 사용할 수 있습니다.
밸브 본체에는 쉬운 설치를 위해 브래킷 장착 구멍이 장착되어 있습니다.

파라미터

차원

문서 및 도면

파라미터

장군	값
적용 가능한 냉매	일반적으로 사용되는 HCFC, HFC 냉매 및 관련 오일
Maxworking 압력	4.5MPa
Maxproof 압력	6.5MPa
작동 온도 범위	-40 ℃ 120 ℃
설치 위치	액체 파이프, 흡입 및 배기 포트, 뜨거운 가스 파이프 라인

차원

Dimension of Ball Valve LFBV

모델		용접 ODF(in)	차원 (mm)						Kv 값 M³/h
충전으로 밸브	충전없이 밸브	용접 ODF(in)	L	H	C	H	M 스레드	OD	Kv 값 M³/h
LFBV-6-1	LFBV-6-2	1/4	134	51	8	22	M4	13	0.8
LFBV-10-1	LFBV-10-2	3/8	134	51	8	22	M4	13	3.8
LFBV-12-1	LFBV-12-2	1/2	156	51	11.5	22	M4	13	5.6
LFBV-16-1	LFBV-16-2	5/8	156	51	13	22	M4	13	10.1
LFBV-19-1	LFBV-19-2	3/4	166	60	16	29.7	M4	19	20.4
LFBV-22-1	LFBV-22-2	7/8	184	60	20	29.7	M4	19	28.2
LFBV-28-1	LFBV-28-2	1-1/8	204	79	23	38	M4	24.5	52
LFBV-35-1	LFBV-35-2	1-3/8	244	89	25.5	48	M6	30	80.9
LFBV-42-1	LFBV-42-2	1-5/8	256	110	28	55	M6	36.5	196
LFBV-54-1	LFBV-54-2	2-1/8	303	128	35	60	M6	50	248
LFBV-67-1	LFBV-67-2	2-5/8	324	147	36	92	M6	60.5	252
LFBV-79-1	LFBV-79-2	3-1/8	371	179	42	112	M6	73	279
