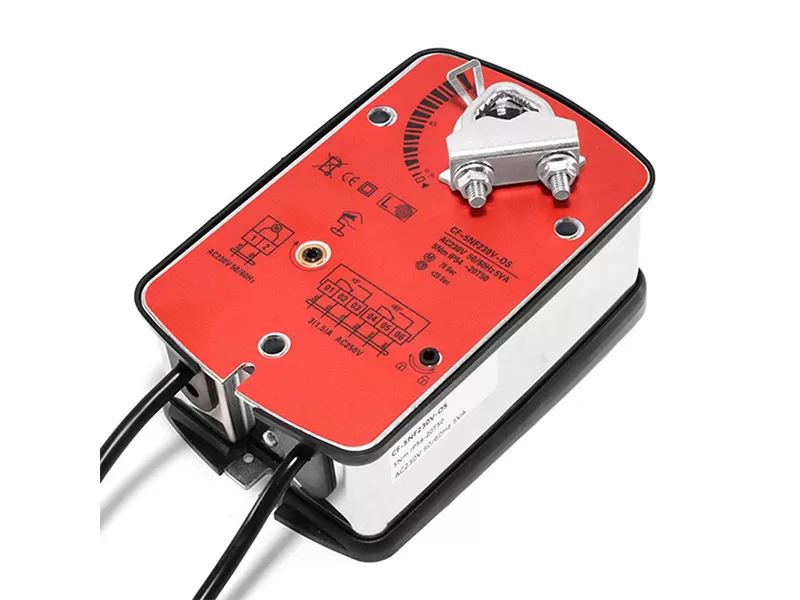

LFZ-T05 시리즈 전기 댐퍼 액추에이터는 5NM 의 토크와 전력을 제공하기 위해 수입 된 DC 모터/브러시리스 모터를 채택합니다. 그것은 건물 환기 장식에 널리 사용되며, 전원이 꺼지고 전기가 시작될 때 기계적 리셋을 실현할 수있어 30000 회 이상의 반복 된 동작을 제공합니다.
| 장군 | 값 | |
| 전기 매개 변수 | 정격 전압 | AC24V 50/60Hz DC24V/AC100.240V 50/60Hz |
| 정격 전압 범위 | AC/DC19.2..28.8V/AC85.265V | |
| 전력 소비 | 실행 상태 대기 상태 | |
| 케이블 크기 | 0.5mm ² | |
| 보조 스위치 등급 | 3A, AC230V | |
| 기능 매개 변수 | 토크 | 5NM |
| 적합한 댐퍼 크기 | Nomal 바람 저항에서 1NM 은 0.1 sauare 미터와 일치합니다 (밀폐 밸브 매칭 방식 포함) | |
| 회전 방향 | 수동 조정 가능 | |
| 수동 조작 | 모든 시리즈에서 사용 가능 | |
| 회전 각도 | 최대 95 °. 전체 스트로크는 기계적 한계에 의해 조정될 수 있습니다 | |
| 실행 시간 | 매개 변수 범위 내에서 조정 가능 | |
| 소음 수준 | 모터 running46db, 봄 재설정 62db | |
| 위치 표시 | 기계적 표시 | |
| 작업 환경 | 전기 학년 | Ll (Safelow 전압) ll (이중 절연) |
| 보호의 정도 | IP54 | |
| 일하는 여우 원숭이 | -20 .. + 50 ° C/IEC 721-3-3 | |
| 스토리지 lemperature | -30 .. + 80 ° C/IEC 721-3v-2 | |
| 온도 | 95% RH, 응축 없음/EN 60730-1 | |

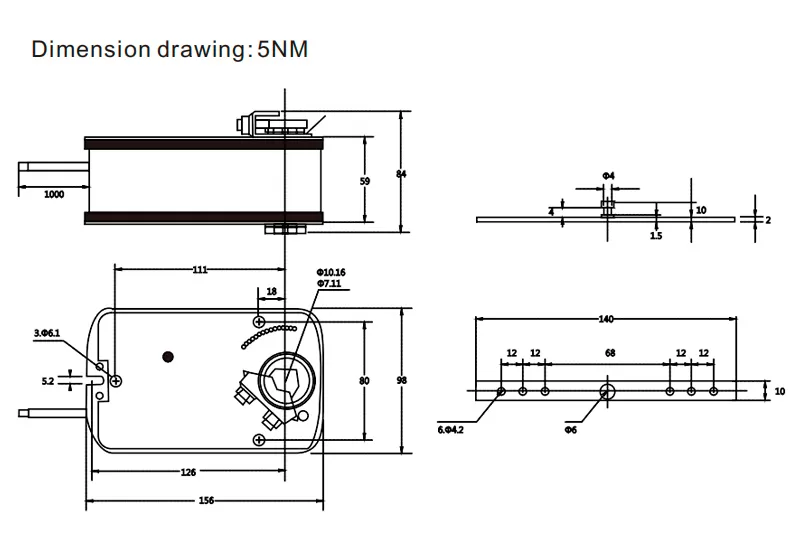

| 차원 그림 | 차원 | 차원 도면 참조 |
| 샤프트의 길이 | > 50mm | |
| 샤프트의 크기 | 10-20 라운드 샤프트 10x10 .. 16x16 라운드 샤프트 | |
| 무게 | <1.8 ㎏> | |
| 모델 | 출력 토크 | 전력 공급 | 실행 시간 | 제어 신호 | F 보조 스위치 |
| LFZ-T0524-K/T1024-K/T1524-K | 5N/10N/15N | 24V | 모터 실행 시간 70S; 봄 재설정 시간 <20s | 온-오프 제어 | / |
| LFZ-T0524-KF/T1024-KF/T1524-KF | 5N/10N/15N | 24V | 모터 실행 시간 70S; 봄 재설정 시간 <20s | 온-오프 제어 | 보조 스위치 2 세트 |
| LFZ-T05230-K/T10230-K/T15230-K | 5N/10N/15N | 230V | 모터 실행 시간 70S; 봄 재설정 시간 <20s | 온-오프 제어 | / |
| LFZ-T05230-KF/T10230-KF/T15230-KF | 5N/10N/15N | 230V | 모터 실행 시간 70S; 봄 재설정 시간 <20s | 온-오프 제어 | 보조 스위치 2 세트 |
