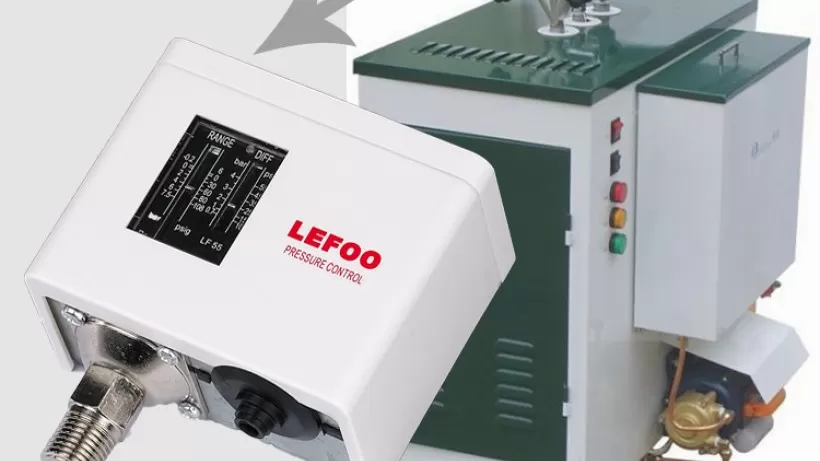

정품 압력 스위치

1. 압력 스위치는 무엇입니까?
영어 압력 스위치는 압력 스위치입니다. 이해하기 쉬운 설명, 이것은 압력 스위치입니다. 압력 스위치는 입구에서 특정 유체 압력에 도달 할 때 전기 접촉을 닫는 스위치 형태입니다. 스위치는 압력이 증가하거나 감소 할 때 접촉하도록 설계 될 수 있습니다. 압력 스위치는 가압 유체를 사용하여 시스템을 자동으로 모니터링하고 제어하기 위해 업계에서 널리 사용됩니다.

기계적 힘을 감지하는 또 다른 유형의 압력 스위치; 예를 들어, 압력에 민감한 카펫은 상업용 건물의 문을 자동으로 여는 데 사용됩니다. 이러한 센서는 압력 감지 층과 같은 보안 경보 응용 분야에도 사용됩니다.

유체 압력을 감지하기 위한 압력 스위치는 적용된 압력에 비례하여 변형 또는 변위하는 캡슐, 벨로우즈, Bourdon 튜브, 다이어프램 또는 피스톤 요소를 포함한다. 결과적인 모션은 직접 또는 증폭 레버를 통해 스위치 접점들의 세트에 적용된다. 압력이 천천히 변할 수 있고 접점이 빠르게 작용하기 때문에 스냅 액션 스위치와 같은 일종의 오버 센터 메커니즘이 접점의 빠른 작동을 보장하는 데 사용됩니다. Bourdon 튜브 장착 수은 스위치를 사용하는 민감한 압력 스위치 유형; 수성의 변위 중량은 유용한 중심 특성을 제공합니다.

압력 스위치는 접점을 이동하거나 카운터 스프링의 장력을 조정하여 조정할 수 있습니다. 산업용 압력 스위치는 스위치의 설정점을 보여주기 위해 보정 된 스케일과 포인터를 가질 수 있습니다. 압력 스위치는 히스테리시스를 가질 것이다. 작은 압력 변화가 접점의 상태에 영향을 미치지 않는 스위치 데드 밴드로 알려진 세트 포인트 주변의 차동 밴드. 포인트. 일부 유형은 차동 조정을 허용합니다.

압력 스위치의 압력 감지 요소는 두 압력의 차이에 반응하도록 배열될 수 있다. 이러한 스위치는 차이가 중요한 경우, 예를 들어 급수 시스템에서 막힌 필터를 감지하는 데 유용합니다. 스위치는 차별화에만 반응하고 공통 모드 압력의 변화에 오작동하지 않도록 설계되어야한다.

압력 스위치 접점은 암페어의 1/10 에서 약 15 암페어로 정격 될 수 있으며 더 민감한 스위치에서 더 작은 등급을 찾을 수 있습니다. 일반적으로 압력 스위치는 릴레이 또는 기타 제어 장치를 작동하지만 일부 유형은 소형 전기 모터 또는 기타 부하를 직접 제어 할 수 있습니다.

스위치의 내부가 프로세스 유체에 노출되기 때문에, 이들은 프로세스 유체와의 호환성에 대해 강도와 수명을 균형있게 유지하도록 선택되어야 한다. 예를 들어 고무 다이어프램은 물과 접촉 할 때 자주 사용되지만 미네랄 오일을 함유 한 시스템에 사용하면 빠르게 분해됩니다.

가연성 가스가있는 위험 지역에서 사용하도록 설계된 스위치에는 접점에서 아크가 주변 가스를 점화하는 것을 방지하기 위해 인클로저가 있습니다. 스위치 하우징은 내후성, 내식성 또는 잠수정이 필요할 수도 있습니다.

전자 압력 스위치는 일부 유형의 압력 변환기 (변형 게이지, 용량 성 요소 또는 기타) 와 내부 회로를 결합하여 측정 된 압력을 설정점과 비교합니다. 이러한 장치는 기계적 스위치에 걸쳐 개선된 반복성, 정확성 및 정밀도를 제공할 수 있다.

2. 압력 스위치의 유형.
아래는 실제로 일반적인 압력 스위치의 분류입니다.

2.1 공압 스위치 (공압 릴레이)
압력 스위치의 특정 분류는 높은 정확성과 적합성을 갖춘 장비를 선택하고 사용하여 시간과 비용을 절약 할 수 있습니다. 사람들은 장치에서 신호를 수신 할 수있는 센서 신호의 수에 따라 단일 및 이중 압력 스위치를 나눕니다.

2.1.1 단일 압력 스위치 (단일 압력 릴레이)
다른 릴레이와 비교하여 단일 릴레이는 우수한 재료, 부식 방지, 녹 방지 및 구리, 스테인레스 스틸, 플라스틱과 같은 산화 방지제로 만든 경우 내구성이 뛰어납니다.
단일 압력 스위치의 구조: LP 저압 설정 나사, LP 차동 설정 나사, 메인 암, 메인 스프링, 차동 스프링, 확장 박스, 저압 커넥터, 접촉, 터미널 스크류 와이어, 접지 나사, 와이어 입구, 최종 접촉 개방 및 폐쇄, 잠금 판, 레버, 플립 메커니즘 러그, 리셋 버튼, 고압 스위치, HP 고압 세트 나사, 고압 커넥터.

저전압 릴레이
저압 릴레이는 압력이 압축기를 보호하는 수준으로 떨어지기 시작할 때 증발 압력에서 작동하거나 압축기 회로를 트립하도록 설계되었습니다. 또한 냉각 용량을 조정하는 데에도 사용됩니다.

몇 가지 일반적인 저전압 릴레이 유형: 압력 릴레이 Danfoss Kp2, Danfoss Kp1, Danfoss 1A...
고객에게 설명해야 할 한 가지는 스위치의 접점이 고속 및 고전압에서 작동한다는 것입니다. 정적 접촉에 대한 이동 접촉의 닫힘. 이것은 접점이 열릴 때 호 또는 스파크의 형성으로 인한 화재, 접촉 점착성 및 접촉 폭발과 같은 문제를 피하기 위해 필요합니다. 릴레이의 경우 연락처가 매우 중요하며 아크는 접촉 실패의 주요 원인 중 하나입니다. 그 이후로 연락처의 문제가 줄어들어 릴레이의 수명이 연장되었습니다.

구동 된 접촉과 정적 접촉이 회로의 끝을 만나는 시간을 폐쇄 시간이라고합니다.

릴레이의 평균 마감 시간은 약 1 천분의 1 초입니다.

고전압 릴레이
냉매가 흐르는 응축수의 압력이 증가하면 고전압 릴레이는 개폐 작업을 수행합니다. 압력이 공기 압축기의 허용 임계 값을 초과하면 증기를 멈추고 압축합니다.

고전압 릴레이의 작동 원리는 저전압 릴레이의 작동 원리와 매우 유사합니다. 그러나 접점의 배열은 다를 것입니다.

압축기의 압력이 증가하고 허용 수준을 초과하면, 즉 릴레이에 설정된 값을 초과하면 릴레이가 접점을 열고 공기 압축기의 회로를 분리합니다. 압력이 설정 압력에서 차압을 뺀 값보다 낮 으면 공기 압축기가 작동을 재개합니다.

고전압 릴레이는 전압 제한 고전압 릴레이, 안전 제한 고전압 릴레이 및 일반 고전압 릴레이의 세 가지 유형으로 나뉩니다.

2.1.2 듀얼 압력 스위치 (듀얼 압력 릴레이)

저압 릴레이와 고압 릴레이의 조합이있을 때 이중 압력 릴레이라고합니다. 단일 하우징에 결합되어 두 릴레이의 기능을 수행합니다. 이중 릴레이는 압력이 허용 수준을 초과하고 압력이 허용 수준 이하로 떨어질 때 이동합니다.

모델 및 디자인에 따라 케이스 내부의 리셋 레버 또는 외부 리셋 버튼으로 수동으로 닫을 수 있습니다.

이 Danfoss 이중 압력 릴레이를 설치할 때 고객이주의해야 할 한 가지가 있습니다. 흡입 파이프에서이 유형의 연결, 이젝터 파이프가 상단 위치에 있어야합니다. 쌓는 상자에 오일이 떨어지는 것을 방지하는 데 도움이됩니다. 이렇게하면 연락처가 제대로 작동하고 스태킹 박스가 묶이지 않습니다.

위의 유형과 병행하여 가장 좋은 방법으로 공기 압축기의 윤활을 보호하기 위해 오일 압력 릴레이를 무시해서는 안됩니다. 공기 압축기 실의 압력이 변하기 때문에 입구 오일 압력을 변경해야합니다.

2.2 유압 압력 스위치

오일 압력 릴레이 또는 유압 유압 스위치는 최대 3 개의 접점이있는 릴레이 유형입니다. 릴레이의 상단에 설계된 오일 라인이 있으며 유압 펌프의 오일 배출구, 오일 추출 라인, 압력 조절 손잡이로 시스템에 연결됩니다.

시스템의 오일, 액체, 물의 압력이 작업자가 설정 한 압력과 같으면 접촉이 닫히고 전기 모터가 정지합니다.

유압 압력 스위치는 사용 된 매체에 따라 많은 유형이 나뉘어져 있습니다: 기름, 물. 수압 스위치 가격은 제조사, 모델, 크기 및 사양에 따라 다릅니다. 수압 스위치를 설치하면 펌프를 보호하고 급수 시스템을 보호하며 내구성을 높이고 고장을 줄이며 전기와 물을 절약 할 수 있습니다.

유압 압력 릴레이

위의 구분 외에도 사람들은 또한 기원에 따라 나눕니다.

대만, 한국
일본, 인도
독일, 중국

또는 제조업체에 따라 다른 유형이 있습니다.

압력 스위치 Danfoss, Honeywell, LEFOO, Saginomiya...
Autosigma 압력 스위치, 써니...

또한, 우리는 다음과 같은 특별한 유형의 스위치에 대해 알고 있습니다. 암모니아 스위치는 스테인레스 스틸, 탄소강으로 설계되어 최상의 부식을 제한합니다. Feon 스위치는 강철 또는 구리 합금으로 만들 수 있습니다.

적절한 압력 신호에 따라 스위치 장치를 선택할 수 있도록 압력 임계 값, 측정 환경, 무게, 최대 분 압력, 작동 온도와 같은 매개 변수... 무시할 수 없습니다. 에 의해.
